IPSEC IKEv2
здесь должно быть описание почему выбран именно этот стек протоколов, но его тут нет
На mikrotik поднимаем сервер
/ip ipsec policy group add name=VPN-RA-GROUP
/ip ipsec profile add enc-algorithm=aes-256,aes-192,aes-128 name=VPN-RA-PROFILE
/ip ipsec peer add exchange-mode=ike2 name=VPN-RA-PEER passive=yes profile=VPN-RA-PROFILE
/ip ipsec proposal add name=VPN-RA-PROPOSAL pfs-group=none
/ip ipsec mode-config
add address-pool=VPN-RA-POOL address-prefix-length=32 name=VPN-RA-MODE \
split-include=192.168.4.0/22
/ip ipsec identity
add auth-method=digital-signature certificate=MOSIGRA01-OFFICE \
generate-policy=port-strict mode-config=VPN-RA-MODE peer=VPN-RA-PEER \
policy-template-group=VPN-RA-GROUP
/ip ipsec policy
add dst-address=192.168.200.0/24 group=VPN-RA-GROUP proposal=VPN-RA-PROPOSAL \
src-address=0.0.0.0/0 template=yes
/ip pool add name=VPN-RA-POOL ranges=192.168.200.11-192.168.200.254
/ip address add address=192.168.200.1 interface=LAN network=192.168.200.1
/ip firewall filter
add action=accept chain=input dst-port=500,4500 protocol=udp
add action=accept chain=input in-interface-list=WANS ipsec-policy=in,ipsec
add action=accept chain=forward in-interface-list=WANS ipsec-policy=in,ipsec
тут отсутствует кусок про сертификат CA и серверный сертификат
На сервере новый пользователь
System → Certificates → +
Имя должно ассоциироваться либо с пользователем (Фамилия инициалы) либо с устройством (инвентраный номер?) и должно содержать инкремент (потому что будем перевыпускать сертификаты, ассоциация желательно чтобы осталась прежняя, а два одинаковых имени - нельзя!)
Второй блок (Country, State, Locality, Org, Unit) заполнять не обязательно? но я бы предложил хотя бы Organization заполнять.
Common Name: пусть будет Имя без инкремента
Важное поле Days Valid: наверное штатным сотрудникам 365 или даже 730 (хотя я знаю, у вас будет 256, 512, …), а если известно что сотрудник не на долго (аудиторы, тьюторы и т.п.), то смотреть по ситуации.
Key Usage → tls client → OK
Подписываем только что созданный сертификат
Экспортируем, формат PKCS12, пароль не менее 8 символов (меньше 8 микротик не дает, а если вообще не вводить пароль, то микротик в сертификат не положит закрытый ключ)
сертификат устанавливаем клиенту (понадобится пароль с предыдущего шага)
к сертификату относиться внимательно он в месте с паролем (а если пароль лёгкий?) = доступ в нашу локальную сеть!
На клиенте Windows 10
устанавливаем сертификат
понадобятся Административные права на устройстве, сертификат и пароль от сертификата

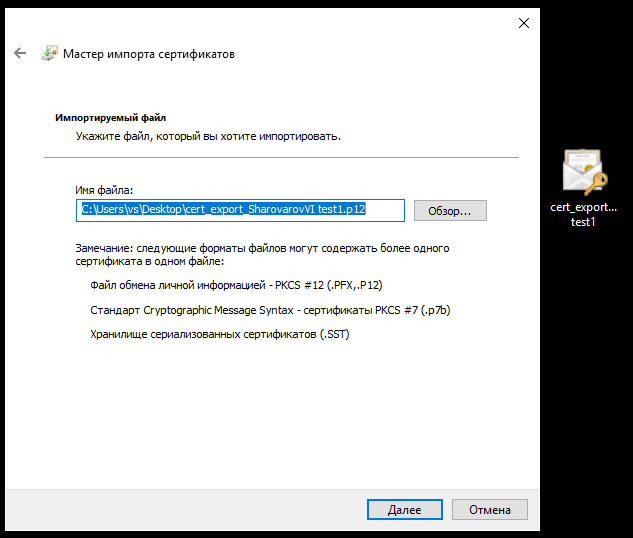

двойной клик по сертификату
хранилище: Локальный компьютер
Далее, Вводим пароль Администратора Windows
Далее
вот здесь пароль сертификата, Далее
Далее, Готово, ОК
создаем подключение
в powershell (можно от непривилегированного пользователя):
Добавить VPN-соединение:
Add-VpnConnection -Name "MOSIGRA-OFFICE" -ServerAddress "vpn.mosigra.su" -TunnelType "Ikev2" -AuthenticationMethod "MachineCertificate" -SplitTunneling Add-VpnConnectionRoute -ConnectionName "MOSIGRA-OFFICE" -DestinationPrefix "192.168.4.0/22" Add-VpnConnectionTriggerDnsConfiguration -Name "MOSIGRA-OFFICE" -DnsSuffix "hobbyworld.local" -DnsIPAddress 192.168.5.7 Add-VpnConnectionTriggerDnsConfiguration -Name "MOSIGRA-OFFICE" -DnsSuffix "mosigra.su" -DnsIPAddress 192.168.4.1 Add-VpnConnectionTriggerTrustedNetwork -ConnectionName "MOSIGRA-OFFICE" -DnsSuffix "hobbyworld.local"
Удалить VPN-соединение (соединение должно быть предварительно разорвано)
Remove-VpnConnection -Name "MOSIGRA-OFFICE" -Force
остальные настройки удалятся автоматически,
но если нужно удалить только какие-то настройки, вот команды (соединение должно быть предварительно разорвано):
Remove-VpnConnectionRoute -ConnectionName "MOSIGRA-OFFICE" -DestinationPrefix "192.168.4.0/22" -Force Remove-VpnConnectionTriggerDnsConfiguration -ConnectionName "MOSIGRA-OFFICE" -DnsSuffix "hobbyworld.local" -Force Remove-VpnConnectionTriggerDnsConfiguration -ConnectionName "MOSIGRA-OFFICE" -DnsSuffix "mosigra.su" -Force Remove-VpnConnectionTriggerTrustedNetwork -ConnectionName "MOSIGRA-OFFICE" -DnsSuffix "hobbyworld.local" -Force
посмотреть всё про триггеры
Get-VpnConnectionTrigger -ConnectionName "MOSIGRA-OFFICE"
Литература
удобные фишки для пользователей
Auto-Triggered или «незаметный» VPN https://habr.com/ru/company/microsoft/blog/216089/
при подключении Windows не пробрасывает опубликованные маршруты в туннель, а вместо этого использует КЛАССОВУЮ адресацию (архитектура сетевой адресации, которая использовалась в Интернете в период с 1981 по 1993 годы)!
https://forum.mikrotik.by/viewtopic.php?t=2118&start=10
https://serverfault.com/questions/1026041/mikrotik-ikev2-ipsec-windows-10-no-split-include-routes
настройка IPSEC IKEv2 auth by certificates
https://interface31.ru/tech_it/2020/04/nastraivaem-ikev2-vpn-server-na-routerah-mikrotik.html
https://habr.com/ru/post/504484/
https://habr.com/ru/company/ruvds/blog/498924/
расчетная пропускная скорость нашего mikrotik
https://mikrotik.com/product/RB3011UiAS-RM#fndtn-testresults
